PTH-QJ06藍牙4G無線傾角儀
-

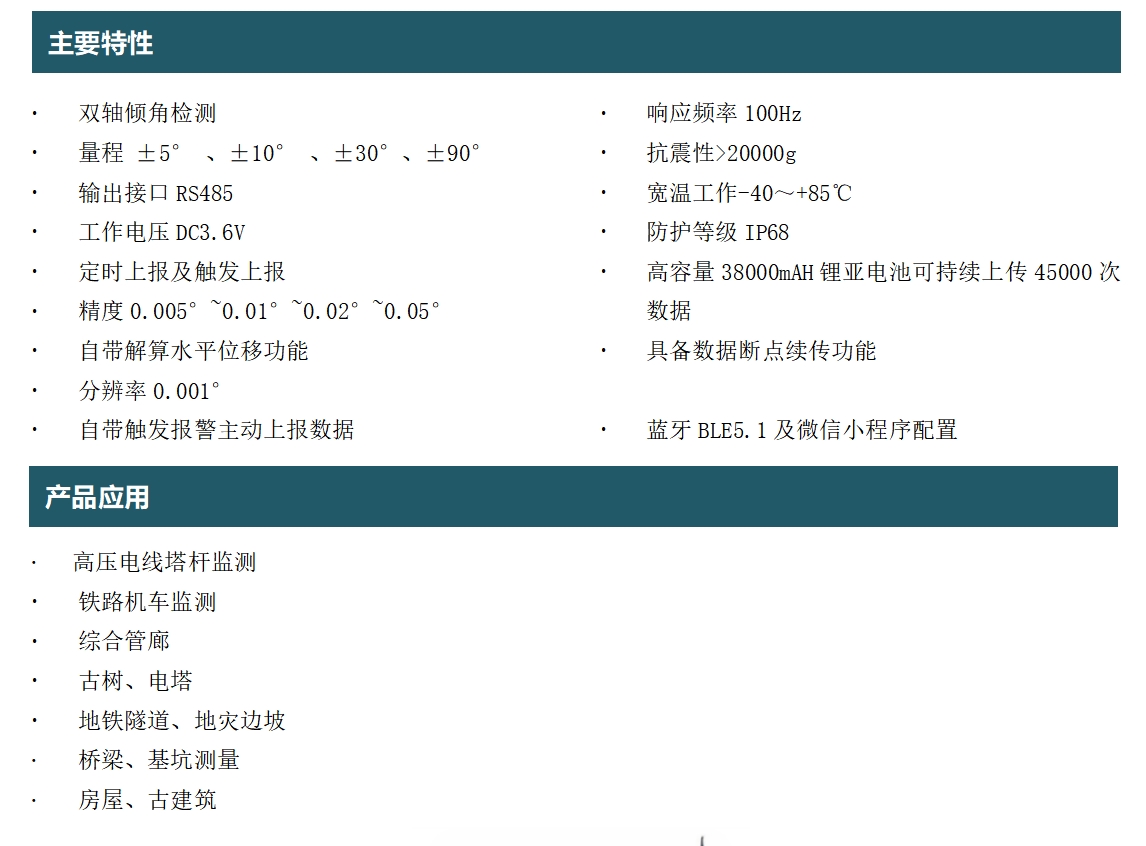

PTH-QJ06低功耗無線傾角傳感器、無線傾角計為一款高性能高集成的智能低功耗產品，其是一款基于4G/GSM傳輸?shù)膬A斜角度測量設備，具有其獨特性、創新性、高集成性，該產品選用目前最新的全網通物聯網無線芯片，配套物聯云平臺實現遠程數據采集、監控、分析、巡察、報警、歸類、地理位置定位、數據報表曲線下載，手機等移動設備APP軟件實現隨時隨地監控報警等功能的產品。采用標準的MODBUS/TCP標準通訊協議，該款產品以微處理器為核心，能可靠的實現傾角、水平位移、電量等信號的采集和處理，可實現數據定時上報及觸發上報等功能。
- 產品介紹
- 規格參數
- 選型指南
|
型號 |
PTH-QJ06 |
|
量 程 |
傾角±5° 、±10° 、±30°、±90° |
|
測量軸數 |
雙軸(X/Y) |
|
云平臺協議 |
默認MODBUS-TCP，MQTT,廣州市建平臺 |
|
配置接口 |
藍牙BLE5.1接口，RS485接口 |
|
精 度 |
0.005°~0.01°~0.02°~0.05° |
|
數據斷點續傳 |
設備與平臺無交互時可緩存10次數據，當有交互后會將緩存的數據一包上報給軟件平臺。 |
|
數據正點上傳 |
數據按正點時間上傳（1~24點） |
|
水平位移 |
內置解算，需配置安裝高度，通過三角涵數計算水平位移 |
|
網絡制式 |
4G GSM全網通 |
|
天 線 |
內置式 |
|
觸發上報 |
默認，初始值可遠程修改 |
|
采樣間隔 |
可隨意設定，以秒為單位，最小為1秒 |
|
上傳間隔 |
可隨意設定，以分鐘為單位，最快1分鐘，如需實時在線設為0 |
|
喚醒模式 |
定時、觸發告警喚醒 |
|
配置模式 |
本地配置/遠程配置 |
|
上傳信息 |
傾角、振動、水平位移數據，電池信息，網絡狀態，自檢狀態，信號強度，報警信息等 |
|
供 電 |
內置38000mAH鋰亞電池（可持續上傳45000次數據），實測數據次數為52000次。 |
|
功 耗 |
待機電流≤20uA，發送平均電流≤100mA |
|
工作溫度 |
-40℃～85℃ |
|
存儲溫度 |
-40℃～85℃ |
|
振 動 |
≤3g/10Hz...150Hz（IEC 60068-2-6-2007） |
|
防護等級 |
IP68 |
|
外殼材質 |
鋁合金殼 |
|
安裝方式 |
水平安裝 |
